Серверные файлы

При использовании распределенной Клиент-Серверной архитектуры ОИК на базе многомашинного комплекса с выделенным центральным Сервером всю информацию о файлах мнемосхем Сервер предоставляет всем своим Клиентам автоматически.

Окно просмотра Серверных файлов можно вызвать командой Файлы из главного меню Клиента Дополнительно:

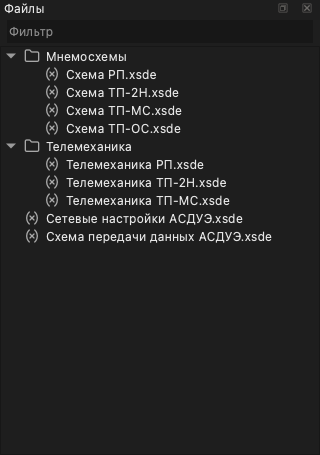

В окне Файлы Серверные файлы мнемосхем могут быть организованы по нескольким вложенным папкам хранения. Двойной клик ЛКП по выбранному файлу мнемосхемы в окне Файлы приведет к его отображению в Клиенте.

Как загрузить мнемосхему на Сервер

  1. Откройте окно Файлы (Дополнительно — Файлы).
  2. Чтобы создать папку, выберите в контекстном меню окна Создать — Папка.
  3. Выделите папку, в которую нужно поместить файл, и выберите в контекстном меню Создать — Файл. В открывшемся окне выберите файл мнемосхемы (sde или xsde) на своем компьютере — он будет передан на Сервер.

Для загрузки файлов требуется право «Настройка конфигурации».

Где файлы хранятся на Сервере

Сервер версии 2.6 хранит файлы в папке процесса scada-filesystem. На установке, выполненной scada-setup, это

%ProgramData%\Telecontrol\SCADA Server\filestore\FileSystem

Сервер версии 2.5 хранил их в %ProgramData%\Telecontrol\SCADA Server\FileSystem; при переходе на 2.6 они копируются в новую папку. Смотрите Серверная файловая система.

Такой подход к хранению файлов мнемосхем предполагает, что достаточно изменить содержимое файла мнемосхемы в одном месте на Сервере, чтобы внесенные изменения автоматически вступили в силу сразу у всех Клиентов, подключенных к Серверу.
